产品详细

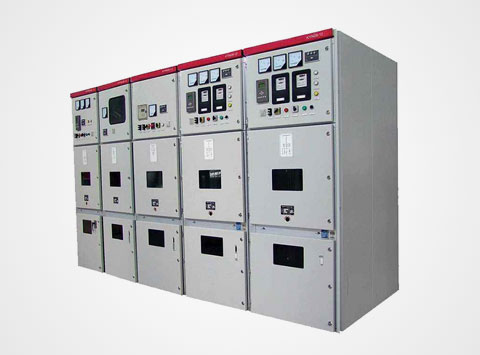

KN28A-12交流金属封闭开关装置（以下简称开关柜）系三相交流50Hz的户内成套配电装置，用于接受和分配3-12千伏的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及遥调功能。通过带有通信接口的CAN/485总线控制现场网络。并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。该柜既能配用VSI（即ZN63）、ZN12V真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。
使用环境：
周围空气温度：上限+40℃，下限一般地区-10℃
海拔:≤1000m
湿度：日平均值≤95%，月平均值≤90%
水蒸气压力：日平均值≤2.2kPa，月平均值≤1.8kPa
当温度骤降时可能出现凝露，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境条件。
1. 凝露不频繁（每月平均不超过两次）有轻度污秽。
2. 一般不出现凝露（每年平均不超过两次）有较严重污秽。
没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所。
没有剧烈震动、颠簸及垂直倾斜度不超过8o的场所。
注：
1.允许在-30℃时储运。
2.在海拔超过1000m的地区，按JB/Z02《高压电器使用海拔地区的技术要求》处理，当海拔不超过2000m时，低压辅助设备不需要采取任何措施。
3.当实际使用条件与上述不同时，应由用户和制造商双方协商。
技术参数
项目单位数据
额度绝缘水平 额定电压 kV 3.6    7.2     12
1min工频耐压 kV 24     32     42
雷电冲击耐压（全波） kV 40     60     75
额定频率 Hz               50
额定电流 A 630 1250 1600 2000 2500 3150
4S短时耐受电流 kA     20 25 31.5 40 50
额定峰值耐受电流 kA     50 63 80 100 125
防护等级 外壳IP4X,各隔室间隔板IP2X
开关柜结构说明
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成（开关柜结构示意图见图1）。开关柜柜体的外壳和各功能单元的隔板均采用敷铝锌钢板栓接而成。开关柜外壳防护等级达IP4X，各隔室间隔板及断路器室门打开时防护等级为IP2X。
